Velkoobjemové nádrže

Betonové skládané velkoobjemové nádrže typu "NO"



Možnost pojezdu vozidly až do hmotnosti 40t.

Nádrže typu "NO" jsou rozměrově typové rámové nádrže o šířce dílu 3600mm a výšce 2600mm. Nádrž je možné usadit také na šířku 2600mm a výšku 3600mm.

Systém těsnění vyžaduje min. 7 dní vyzrání těsnící hmoty.

Nádrže typu "NO" je možné vyrobit v prakticky neomezené délce pro zajištění požadovaného objemu.

Využití jako retenční nádrže, nádrže na akumulaci dešťové vody, sprinklerové a požární nádrže nebo velkoobjemové jímky na kejdu.

S naším prefabrikovaným stavebnicovým systémem "NO" - nádrží můžete vytvořit nádrže různých velikostí a uspořádání.

V jedné nádrži lze docílit objem od 26m3 do XXX m3. V případě, že je třeba objem větší, je možné vybudovat sestavu propojených nádrží.

Nádrže se osazují do připravené stavební jámy, obvykle na připravenou betonovou základovou desku. Železobetonové díly jsou dopravovány na místo stavby automobilovými návěsy a montují se pomocí mobilního autojeřábu o vhodné nosnosti, je třeba zajistit dostatečně únosný autojeřáb dle situace na stavbě. Spoje mezi díly se po složení utěsní. Po sestavení samotné nádrže se namontují vstupní šachty a poklopy a provedou se kompletační práce. Stavbu provádí formou kompletní dodávky firma db Betonové jímky s.r.o.. Vybudované objekty nevyžadují žádné další stavební práce a dobetonávky. Výhodou je krátká doba výstavby, která se pohybuje zpravidla v rozmezí 1-5 dnů.

Bezpečnostní nádrž na zachycení ropných látek, 29 m3; JE Temelín.



Vhodný rozměr nádrže "NO" konzultujte s pracovníky naší společnosti, kteří Vám rádi poskytnou projekční podklady i projekční podporu.

Nádrže typu "NO" jsou vždy vyráběny na míru přesně podle požadavků klienta s důrazem na ekonomiku navrženého řešení!

Retenční nádrž s odlučovačem a regulačním objektem, V = 216 m3; Jihlava.

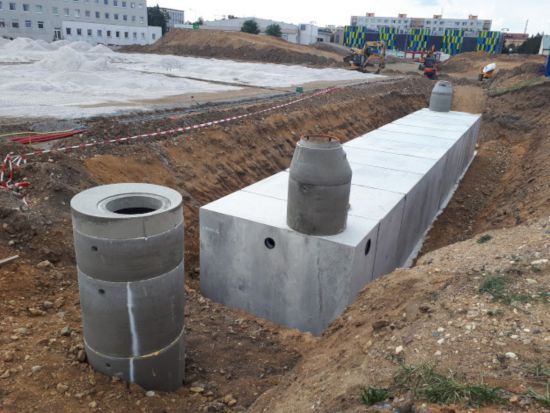

Akumulační nádrž na dešťovou vodu k závlaze fotbalové akademie, V = 175 m3; SK 1984 Plzeň.

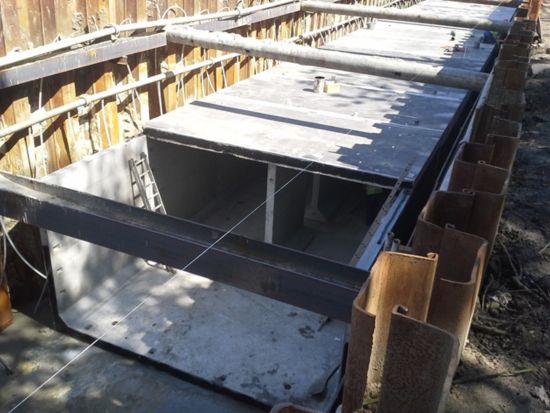

Retenční nádrž pod úrovní ustálené hladiny podzemí vody pro rychlostní komunikaci, V = 1000 m3.

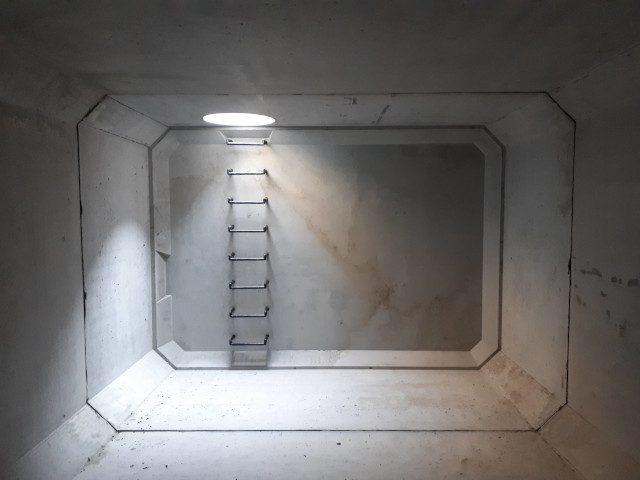

Betonová retenční nádrž pro retenci dešťových vod z komerčního objektu v Jinačovicích u Brna.

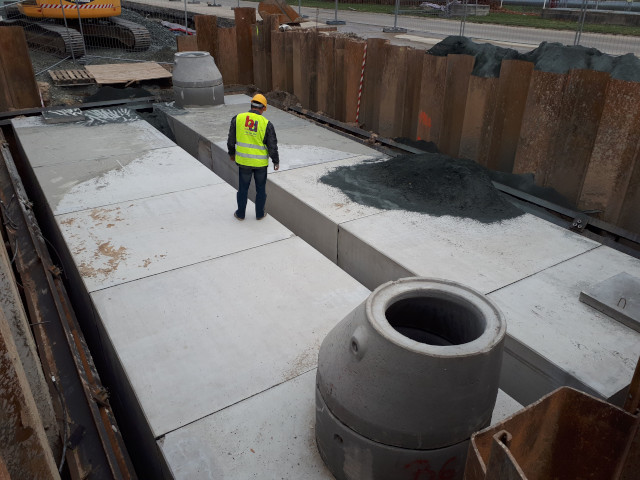

Retenční nádrž na dešťovou vodu pro areál Mi-King CZ, V = 180 m3; Kolín.

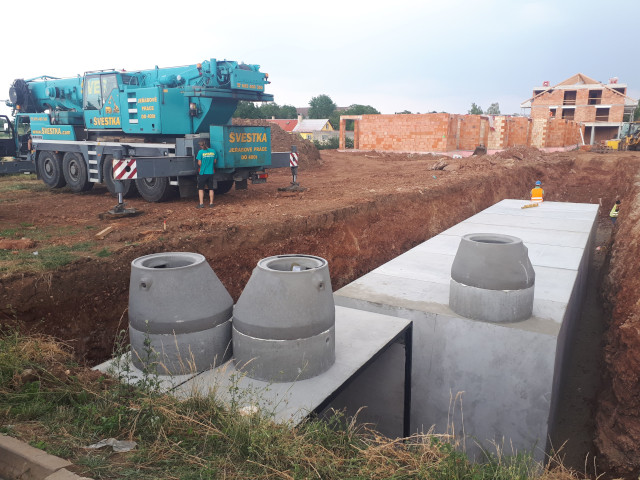

Betonová retenční nádrž o celkovém objemu 258 m3 pro retenci dešťových vod z rezidenční čtvrti ve Vysokém Újezdu u Berouna.
Retenční nádrž na dešťovou vodu pro lokalitu rezidenčního bydlení, V = 258 m3; Vysoký Újezd u Berouna.

Schéma velkoobjemové betonové nádrže typu NO.

Betonová retenční nádrž o celkovém objemu 258 m3 pro retenci dešťových vod z rezidenční čtvrti ve Vysokém Újezdu u Berouna.

Betonová retenční nádrž pro retenci dešťových vod z komerčního objektu v Jinačovicích u Brna.



OZNAČENÍ / PDF

















TECHNICKÝ LIST VELKOOBJEMOVÉ NÁDRŽE

Podklady DWG

VNĚJŠÍ ROZMĚRY [m]

OBJEM NÁDRŽE [m3]

NO208 / PDF NO208

3,60 x 3,11 x 2,60

20,8 m3

NO380 / PDF NO380

3,60 x 5,42 x 2,60

38,0 m3

NO552 / PDF NO552

3,60x 7,73 x 2,60

55,2 m3

NO724 / PDF NO724

3,60 x 10,04 x 2,60

72,4 m3

NO896 / PDF NO896

3,60 x 12,35 x 2,60

89,6 m3

NO1068 / PDF NO1068

3,60 x 14,65 x 2,60

106,8 m3

NO1240 / PDF NO1240

3,60 x 16,97 x 2,60

124,0 m3

NO1412 / PDF NO1412

3,60 x 19,28 x 2,60

141,2 m3

NO1584 / PDF NO1584

3,60 x 21,59 x 2,60

158,4 m3

NO1756 / PDF NO1756

3,60 x 23,90 x 2,60

175,6 m3

NO1928 / PDF NO1928

3,60 x 26,21 x 2,60

192,8 m3

NO2100 / PDF NO2100

3,60 x 28,52 x 2,60

210,0 m3



Retenční nádrž s odlučovačem a regulačním objektem, V = 216 m3; Jihlava.
Akumulační nádrž na dešťovou vodu k závlaze fotbalové akademie, V = 175 m3; SK 1984 Plzeň.
Retenční nádrž pod úrovní ustálené hladiny podzemí vody pro rychlostní komunikaci, V = 1000 m3.
Betonová retenční nádrž pro retenci dešťových vod z komerčního objektu v Jinačovicích u Brna.
Retenční nádrž na dešťovou vodu pro areál Mi-King CZ, V = 180 m3; Kolín.
Betonová retenční nádrž o celkovém objemu 258 m3 pro retenci dešťových vod z rezidenční čtvrti ve Vysokém Újezdu u Berouna.
Retenční nádrž na dešťovou vodu pro lokalitu rezidenčního bydlení, V = 258 m3; Vysoký Újezd u Berouna.
Bezpečnostní nádrž na zachycení ropných látek, 29 m3; JE Temelín.
