SKLÁDANÉ NÁDRŽE
​​NAD 24 M3 SEŘAZENÉ DLE OBJEMU



Chci cenovou nabídku

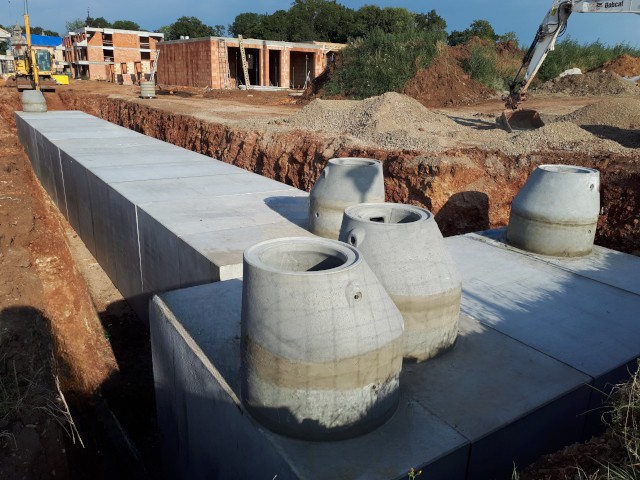

Betonová retenční nádrž na dešťovou vodu pro lokalitu rezidenčního bydlení, V = 258 m3; Vysoký Újezd u Berouna, velkoobjemová nádrž, db betonové jímky

Betonová retenční nádrž s odlučovačem a regulačním objektem, V = 216 m3; Jihlava, velkoobjemová nádrž, db betonové jímky



Skládané nádrže tvoří průběžné díly, které na sebe navazují a díly zakončovací. V naší nabídce je najdete pod označením NO. Pomocí důmyslného systému spojování lze dosáhnout neomezených celkových objemů a rozměrů.




Rozměrová tabulka nádrží se zatížením až do 40 t

Standardní horizontální varianta (na ležato)

OZNAČENÍ NÁDRŽE VNĚJŠÍ ROZMĚRY [cm] VNITŘNÍ ROZMĚRY [cm] OBJEM NÁDRŽE [m3] HMOTNOST NEJTĚŽŠÍHO DÍLU [t]* VÝKRES PDF
NO208 311 x 360 x 260 281 x 330 x 230 20,8 10,8 PDF
NO380 542 x 360 x 260 512 x 330 x 230 38,0 11,2 PDF
NO552 773 x 360 x 260 743 x 330 x 230 55,2 11,2 PDF
NO724 1004 x 360 x 260 974 x 330 x 230 72,4 11,2 PDF
NO896 1235 x 360 x 260 1205 x 330 x 230 89,6 11,2 PDF
NO1068 1466 x 360 x 260 1436 x 330 x 230 106,8 11,2 PDF
NO1240 1697 x 360 x 260 1667 x 330 x 230 124,0 11,2 PDF
NO1412 1928 x 360 x 260 1898 x 330 x 230 141,2 11,2 PDF
NO1584 2159 x 360 x 260 2129 x 330 x 230 158,4 11,2 PDF
NO1756 2390 x 360 x 260 2360 x 330 x 230 175,6 11,2 PDF
NO1928 2621 x 360 x 260 2591 x 330 x 230 192,8 11,2 PDF
NO2100 2852 x 360 x 260 2822 x 330 x 230 210,0 11,2 PDF





Zesílená horizontální varianta (na ležato)

OZNAČENÍ NÁDRŽE VNĚJŠÍ ROZMĚRY [cm] VNITŘNÍ ROZMĚRY [cm] OBJEM NÁDRŽE [m3] HMOTNOST NEJTĚŽŠÍHO DÍLU [t]* VÝKRES PDF
NO208Z 311 x 360 x 265 281 x 330 x 230 20,8 11,3 PDF
NO380Z 542 x 360 x 265 512 x 330 x 230 38,0 11,7 PDF
NO552Z 773 x 360 x 265 743 x 330 x 230 55,2 11,7 PDF
NO724Z 1004 x 360 x 265 974 x 330 x 230 72,4 11,7 PDF
NO896Z 1235 x 360 x 265 1205 x 330 x 230 89,6 11,7 PDF
NO1068Z 1466 x 360 x 265 1436 x 330 x 230 106,8 11,7 PDF
NO1240Z 1697 x 360 x 265 1667 x 330 x 230 124,0 11,7 PDF
NO1412Z 1928 x 360 x 265 1898 x 330 x 230 141,2 11,7 PDF
NO1584Z 2159 x 360 x 265 2129 x 330 x 230 158,4 11,7 PDF
NO1756Z 2390 x 360 x 265 2360 x 330 x 230 175,6 11,7 PDF
NO1928Z 2621 x 360 x 265 2591 x 330 x 230 192,8 11,7 PDF
NO2100Z 2852 x 360 x 265 2822 x 330 x 230 210,0 11,7 PDF





Standardní vertikální varianta (na stojato)

OZNAČENÍ NÁDRŽE VNĚJŠÍ ROZMĚRY [cm] VNITŘNÍ ROZMĚRY [cm] OBJEM NÁDRŽE [m3] HMOTNOST NEJTĚŽŠÍHO DÍLU [t]* VÝKRES PDF
NO208 311 x 260 x 360 281 x 230 x 330 20,8 10,8 PDF
NO380 542 x 260 x 360 512 x 230 x 330 38,0 11,2 PDF
NO552 773 x 260 x 360 743 x 230 x 330 55,2 11,2 PDF
NO724 1004 x 260 x 360 974 x 230 x 330 72,4 11,2 PDF
NO896 1235 x 260 x 360 1205 x 230 x 330  89,6 11,2 PDF
NO1068 1466 x 260 x 360  1436 x 230 x 330 106,8 11,2 PDF
NO1240 1697 x 260 x 360 1667 x 230 x 330 124,0 11,2 PDF
NO1412 1928 x 260 x 360 1898 x 230 x 330 141,2 11,2 PDF
NO1584 2159 x 260 x 360 2129 x 230 x 330 158,4 11,2 PDF
NO1756 2390 x 260 x 360 2360 x 230 x 330 175,6 11,2 PDF
NO1928 2621 x 260 x 360 2591 x 230 x 330 192,8 11,2 PDF
NO2100 2852 x 260 x 360 2822 x 230 x 330 210,0 11,2 PDF



Standardní varianta použití šachta/čerpací stanice

OZNAČENÍ NÁDRŽE VNĚJŠÍ ROZMĚRY [cm] VNITŘNÍ ROZMĚRY [cm] OBJEM NÁDRŽE [m3] HMOTNOST NEJTĚŽŠÍHO DÍLU [t]* VÝKRES PDF
NO208 360 x 260 x 311 330 x 230 x 281 20,8 10,8 PDF
NO380 360 x 260 x 542 330 x 230 x 512 38,0 11,2 PDF
NO552 360 x 260 x 773 330 x 230 x 743 55,2 11,2 PDF



DWG výkresy a technické listy najdete na stránce Sekce pro partnery - projekční podklady.



Potřebujete menší objem? Vyberte si z nabídky jednolitých nádrží. Rádi vám s volbou poradíme po vyplnění poptávky.
